Застосування композиційних матеріалів LFT (довговолокнистих термопластів) у прес-формах
Jan 16, 2026
LFT, як тип високо-композитного матеріалу, має головну перевагу в тому, що довжина волокна зазвичай підтримується на рівні понад 5 міліметрів. Порівняно з матеріалами, армованими короткими волокнами, і термореактивними матеріалами, він забезпечує чудові механічні властивості, можливість вторинної переробки та гнучкість формування. Процес компресійного формування з його характеристиками роботи закритої форми, точно контрольованим тиском і високою стабільністю серійного виробництва став основним носієм широкомасштабного -застосування матеріалів LFT. Спільна адаптація обох сформувала зрілі системи прикладних програм у багатьох сферах, таких як автомобілі, нова енергетика та побутова техніка, забезпечуючи основну підтримку для полегшеної та екологічної модернізації продуктів.
I. Основа сумісності між матеріалами LFT і процесом пресованого формування
Ефективна сумісність між LFT і інструментами для компресійного формування випливає з глибокого узгодження властивостей матеріалів і принципів процесу. На рівні матеріалів LFT переважно використовує поліпропілен (PP) і поліамід (PA) як основні матричні смоли, поєднані з армуючими волокнами, такими як скловолокно та вуглецеве волокно, і перероблені в довгі, смугові або -блокові преформи за допомогою спеціального процесу просочення. Ці преформи виявляють чудову текучість при нагріванні, що дозволяє їм повністю заповнити порожнину форми під тиском процесу компресійного формування. Крім того, втрата довжини волокна знаходиться в контрольованому діапазоні - процес пресування може підтримувати середню довжину волокна в кінцевому продукті на рівні 4-20 міліметрів, значно перевершуючи в цьому відношенні лиття під тиском. Це ефективно максимізує ефект зміцнення довгих волокон, тим самим значно підвищуючи ударостійкість, опір повзучості та термостійкість виробів.

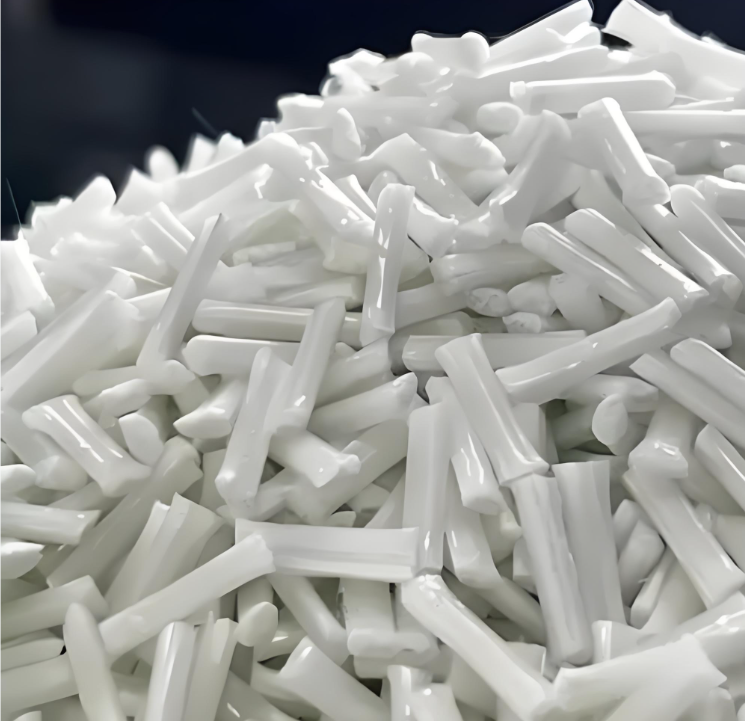

На технологічному рівні формування LFT в основному складається з двох технічних шляхів: LFT-G (формування гранул) і LFT-D (пряме формування в режимі онлайн), обидва з яких можна ефективно адаптувати до прес-форм. Серед них LFT-G використовує гранули довжиною 12-25 міліметрів як сировину, причому гранули близько 25 міліметрів є більш придатними для пресування. Після нагрівання, пластифікації та тиску у формі довжина волокна продукту може стабільно підтримуватися на рівні 3,2-6,4 міліметра. З іншого боку, LFT-D об’єднує онлайн-компаундування, просочення волокон, екструзію преформ і формування в єдиний процес, усуваючи етап обробки напів{16}}продукту. Довжину волокна можна гнучко регулювати до 10-50 міліметрів, а вміст волокна, формулу смоли та співвідношення добавок можна точно регулювати відповідно до конкретних вимог прес-форми. Він може задовольнити вимоги до формування форм зі складною структурою, а цикл формування можна скоротити до 60 секунд, що значно підвищує ефективність великомасштабного виробництва.
Порівняно з традиційними матеріалами, такими як метали, SMC (листова суміш) і GMT (термопластик, армований скловолокном), вироби з компресійного формування LFT (термопластики з довгими волокнами) мають значні переваги в балансі вартості та продуктивності: порівняно з металами інвестиції у форми та обладнання для обробки нижчі, ефект зменшення ваги виробів може досягати понад 30%, а загальна міцність компонентів висока, що може скоротити подальші процеси складання; порівняно з SMC, процес пресування LFT не має запаху та не-токсичний, обрізки можна переробляти та повторно використовувати, швидкість формування в кілька разів швидша, а міцність і ударна в’язкість виробів кращі; Порівняно з GMT, сировина LFT має кращу текучість, може адаптуватися до більш складних порожнин прес-форми, а вартість матеріалу нижча, тоді як продуктивність ядра в основному однакова.
II. Основні моменти дизайну прес-форм LFT
Характеристики текучості матеріалів LFT і вимога до утримування волокон висувають особливі вимоги до конструктивного дизайну, контролю температури та системи вихлопу прес-форм. Раціональність конструкції безпосередньо впливає на якість продукції та стабільність виробництва.
1. Конструкція форми
Конструкція порожнини повинна повністю адаптуватися до схеми потоку заготовок LFT, прийнявши градієнтну структуру бігуна, щоб уникнути гострих кутів і вузьких прорізів, які можуть спричинити агломерацію або поломку волокна. При цьому розташування і кількість воріт повинні бути оптимізовані залежно від складності виробу, щоб забезпечити рівномірне заповнення порожнини. Для процесів LFT-D розмір порожнини прес-форми має точно відповідати специфікаціям екструдованих преформ онлайн, щоб зменшити відходи матеріалу під час різання та збільшити використання матеріалу до понад 95%. Крім того, розділова поверхня прес-форми має бути розроблена з високо-точним ущільненням, щоб запобігти переповненню розплаву під час нагрівання, забезпечуючи точність розмірів виробів, особливо для компонентів в автомобільній промисловості та деталей акумуляторної батареї, де суворо контролюють допуски.
2. Конструкція контролю температури та тиску
Прес-форма має бути оснащена зональною системою контролю температури, яка встановлює відповідні температурні параметри на основі характеристик матричної смоли LFT: температура пресування для LFT на основі ПП- зазвичай контролюється на рівні 180-220 градусів, тоді як для LFT на основі ПА, через вищі вимоги до термостійкості, температуру слід підвищити до 200-240 градусів, щоб забезпечити повну пластифікацію преформи та запобігти термічному пошкодженню. до волокон. Що стосується контролю тиску, прес-форма повинна бути здатна витримувати основний тиск екструзії 4-6 МПа і тиск пресування 5-15 МПа. Рівень навантаження під тиском слід точно контролювати за допомогою гідравлічної системи, щоб запобігти розриву волокна через надмірний тиск, забезпечуючи при цьому щільність продукту, зберігаючи рівень виробничих дефектів нижче 1%.
3. Конструкція вихлопу та виймання
Під час пресування LFT утворюється невелика кількість летючих речовин, а в порожнині залишається залишкове повітря. Таким чином, прес-форма повинна мати випускні канали в критичних місцях, таких як роздільна поверхня та кінець бігуна, з точним контролем ширини та глибини каналів, щоб сприяти швидкому виходу повітря та летючих речовин, одночасно запобігаючи витоку розплаву. Система виймання з форми має використовувати багато-точкову рівномірну структуру викиду, щоб уникнути нерівномірного впливу на продукт під час викиду, що може спричинити деформацію або відшарування волокна. Крім того, на поверхню порожнини форми можна нанести антипригарну обробку, щоб покращити гладкість виймання з форми та зменшити навантаження на подальші процеси обрізки.

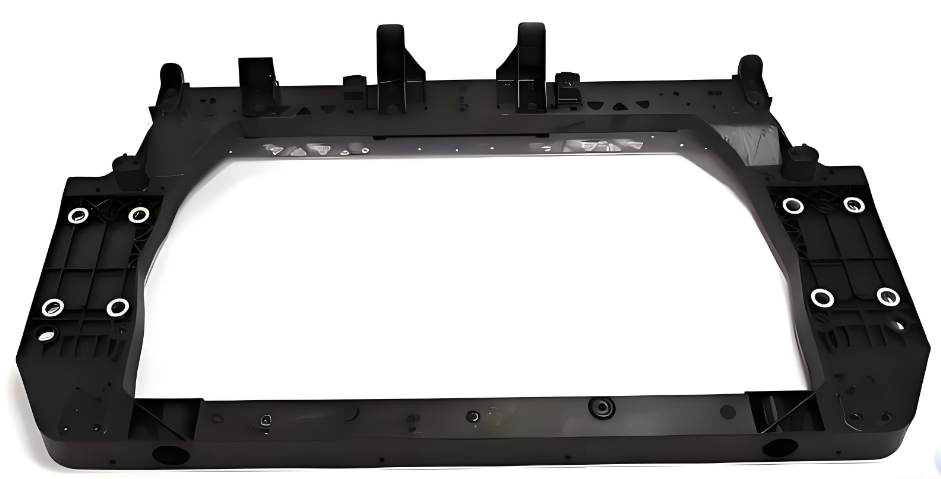

Передня рама автомобіля
III. Основні сценарії застосування LFT у штампах для пресування
1. Автомобільна промисловість: основне рішення для легких конструкційних компонентів
Автомобільна промисловість є найбільш зрілою сферою застосування технології пресованого формування LFT. Керуючись тенденцією щодо зменшення ваги та екологічних норм щодо ELV, вироби, виготовлені під тиском LFT, широко замінили метали та термореактивні матеріали для масового виробництва структурних і напів-конструкційних компонентів. У таких компонентах, як передні-модулі, бамперні балки та рами приладової панелі, LFT-G пресовані пресовані вироби домінують завдяки їхнім ціновим перевагам і стабільності формування. Наприклад, передня-рама автомобіля Volkswagen Golf V виготовлена за допомогою компресійного формування LFT-D, що забезпечує баланс міцності конструкції та вимог щодо легкої ваги.
У галузі транспортних засобів з новою енергією LFT формування є основною допоміжною технологією. Торцеві пластини акумуляторної батареї NIO ET5 використовують довгий армований скловолокном матеріал PA6 LFT, який формується за допомогою LFT-D in-ливарних форм. Збереження довжини волокна досягає 35 мм, а міцність на розрив може досягати 180 МПа. Цикл формування займає лише 90 секунд, зменшуючи вагу на 35% порівняно з традиційними кінцевими пластинами з алюмінієвого сплаву. У той же час він має чудові ізоляційні характеристики, ефективно уникаючи ризику короткого замикання батареї. Поздовжні балки шасі та захисні пластини акумуляторної батареї тощо забезпечують поєднання стійкості до -кам’яних ударів, стійкості до корозії та легкої ваги завдяки оптимізації структури ливарної форми, термін служби до 10 років або 200 000 кілометрів. Крім того, каркас сидіння, відсік для запасного колеса та інші деталі використовують технологію формування LFT, яка дозволяє досягти комплексного формування складних конструкцій за допомогою форм, зменшуючи кількість деталей і знижуючи витрати на складання.
2. Індустрія побутової техніки: модернізація високо-компонентів
У галузі побутової техніки технологія формування LFT в основному використовується для вирішення проблем недостатньої міцності та обмеженого терміну служби традиційних матеріалів, особливо для компонентів пральних машин і кондиціонерів, які мають вимоги-до навантаження та вібрації. Добре-відомий виробник пральних машин використовує матеріал LFT-G PP-LGF 50% для формування компонента барабана через прес-форму. Завдяки оптимізації параметрів температури й тиску прес-форми механічні властивості виробу покращуються на 30–40%, значно підвищуючи зносостійкість і стійкість до вібрації компонента. Наразі партіями нанесено понад 2 тис. тонн матеріалів. Крім того, формовані вироби LFT використовуються для зовнішніх кронштейнів кондиціонерів, несучих структурних частин-холодильників тощо, що може зменшити вагу, одночасно підвищуючи стійкість до погодних умов і термін служби, відповідаючи вимогам до використання на відкритому повітрі та в складних умовах роботи.
3. Інші поля: Програми розширення-на основі сценаріїв
У сфері будівельних машин формовані вироби LFT використовуються для захисних пластин, робочих платформ тощо. Завдяки оптимізації форми досягається конструкція конструкції, стійка до ударів і корозії. У порівнянні з металевими деталями вони легші і мають меншу вартість. У будівництві формовані вироби LFT використовуються через їх стійкість до атмосферних впливів та ізоляційні властивості, а також формуються в декоративні панелі,-несучі кронштейни тощо за допомогою спеціальних форм, придатних для довгострокового-використання поза приміщеннями. У новій галузі енергетики технологія формування LFT також використовується для фотоелектричних кронштейнів, оболонок обладнання для зберігання енергії тощо, досягаючи уніфікації легких та ізоляційних характеристик відповідно до тенденції розвитку зеленої енергетики.

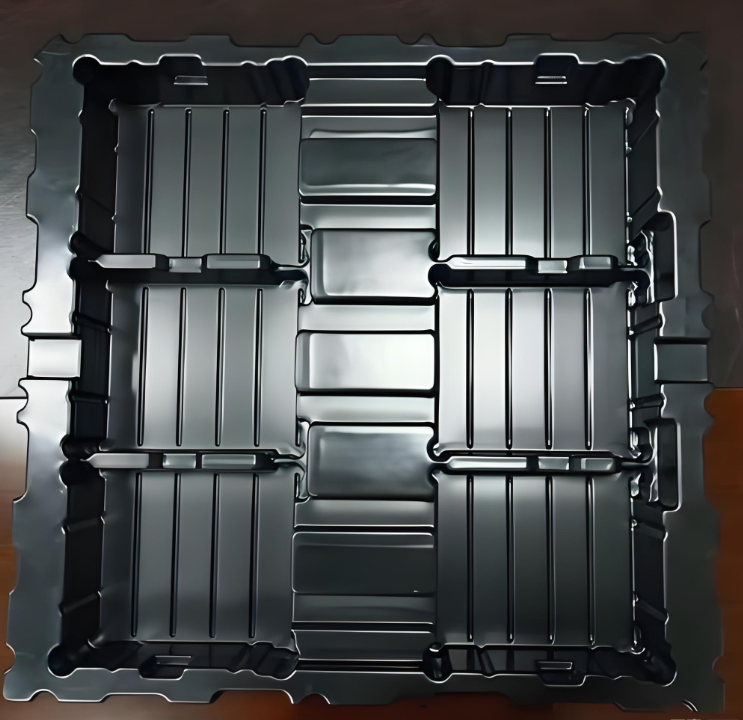

Лоток для батареї автомобіля LFT New Energy
IV. Основні переваги та технічні проблеми застосування LFT лиття
1. Основні переваги програми
На додаток до переваг у продуктивності та вартості, згаданих раніше, застосування для формування LFT також має значну екологічну цінність та переваги у серійному виробництві. Термопластичні LFT-матеріали можна переробляти, а відходи виробництва та брухт можна повторно -використовувати для формування після подрібнення та гранулювання зі збереженням механічних властивостей понад 85 %, відповідно до політики розвитку циклічної економіки. Характеристики формоутворювальних форм LFT у закритій формі не мають викидів ЛОС, що ефективно покращує виробниче середовище. У той же час цикл формування скорочується більш ніж на 60% порівняно з процесами ручного укладання-з низьким рівнем браку, що повністю відповідає вимогам великомасштабного-масового виробництва. Крім того, формули матеріалів LFT мають високу гнучкість, і завдяки спільній оптимізації форм і формул матеріалів можна досягти індивідуальних функцій продукту, таких як додавання антипіренів, УФ-стабілізаторів тощо, щоб задовольнити особливі потреби різних сценаріїв.
2. Існуючі технічні проблеми
Хоча додатки для формування LFT стали відносно зрілими, вони все ще стикаються з деякими технічними вузькими місцями: по-перше, важко контролювати рівномірність розподілу волокон. Неправильний дизайн каналу потоку прес-форми може призвести до агломерації волокон або нерівномірної орієнтації, що вплине на постійність продуктивності продукту. По-друге, формувати вироби складної конструкції складно. Для деталей із глибокою порожниною та тонких -стінних деталей необхідно точно контролювати поле температури прес-форми та поле тиску, щоб уникнути недостатнього заповнення заготовки або надмірного розриву волокна. По-третє, ціна адаптації форм є недостатньою. Високоточні форми для формування-LFT-D мають високі початкові інвестиції, що певним чином впливає на економічну ефективність дрібно- та середньосерійного виробництва.
LFT лоток
V. Тенденції застосування та напрямки розвитку У майбутньому застосування LFT у прес-формах буде постійно вдосконалюватися навколо трьох основних напрямків: «висока продуктивність, висока ефективність і низька вартість».
На рівні матеріалів буде поступово просуватися композитне застосування LFT, армованого вуглецевим волокном, і високо{0}}ефективної полімерної матриці. У поєднанні з розробкою спеціальної прес-форми питома міцність продукції буде ще більше збільшена, а застосування буде розширено до високо-галузей, таких як авіакосмічна промисловість. На рівні процесу технологія LFT-D продовжуватиме оптимізуватись. Завдяки інтелектуальній взаємодії між прес-формою та онлайн-системою екструзії можна досягти-точного контролю параметрів формування в реальному-часі, скорочуючи цикл формування та покращуючи швидкість утримання волокна. На рівні прес-форм застосування інтегрованих форм, технології швидкої зміни форм та-оптимізоване моделювання стануть все більш поширеними. Завдяки моделюванню для прогнозування траєкторії потоку заготовки та стану розподілу волокон можна заздалегідь оптимізувати структуру форми, зменшуючи вартість і цикл випробувань форми.
Тим часом, із постійним посиленням політики захисту навколишнього середовища та модернізацією вимог до легкої ваги в різних галузях промисловості, технологія формування LFT прискорить своє застосування в нових сферах, таких як компоненти залізничного транспорту та корпуси медичного обладнання. Спільні інновації форм і матеріалів стануть основною рушійною силою, щоб подолати межі застосування, сприяючи перетворенню програм формування LFT із технології «замінника» на технологію «лідера».
