Керівництво з вибору матриці для пресування SMC
Dec 05, 2025
Основна конкурентоспроможністьSMC (листова формувальна суміш) компресійне формування полягає в науковому виборі прес-форм, що безпосередньо впливає на якість продукції, ефективність виробництва та загальну вартість. У цій статті розглядається практична логіка вибору за трьома ключовими вимірами: матеріал, структура та точність у поєднанні зі сценаріями застосування та принципами балансу витрат, щоб надати технічні довідки для практиків галузі.https://www.jiutaimould.net/

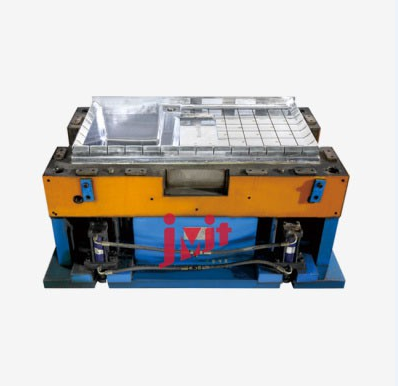

I. Вибір матеріалу: основна передумова відповідності терміну експлуатації та вартості
Матеріал прес-форм має відповідати робочим умовам формування SMC при високій температурі 130-160 градусів і високому тиску 5-15 МПа. Основними міркуваннями є виробнича партія, характеристики продукту та робоче середовище. Серед широко використовуваних матеріалів легована сталь є кращим вибором для велико-виробництва. Серед них попередньо загартована пластикова сталь P20 після попередньої обробки має твердість HRC28-32, не потребує подальшого гарту та має високу зручність обробки. Його термін служби становить від 500 000 до 800 000 разів прес-форми, і він особливо підходить для сценаріїв із річною виробничою потужністю понад 500 000 одиниць, таких як корпуси автомобільних акумуляторів і конструктивні частини шасі. Штампована сталь H13 для гарячої обробки потребує обробки загартування + відпустка, має твердість HRC42-45 і має кращу стійкість до термічної втоми.
Його можна використовувати для -високоміцних SMC-продуктів із температурою формування 150-160 градусів (наприклад, гнізда для з’єднання лопатей вітряних турбін), із терміном служби понад 1 мільйон разів формування. Однак вартість закупівлі матеріалу на 30%-40% вище, ніж у P20, а цикл обробки подовжується на 20-30 днів. Нержавіюча сталь — це в основному нержавіюча сталь 304 із вмістом хрому понад 18 % і часом стійкості до корозії в нейтральному соляному тумані понад 200 годин. Він підходить для виробів, які тривалий час використовуються у вологому середовищі, наприклад, кронштейнів для душових лійок для ванної кімнати та корпусів фільтрів обладнання для очищення води. Його твердість становить близько HRC18-22, а після обробки азотуванням її можна збільшити приблизно до HRC30, а термін служби подовжено до 300 000-400 000 разів формування. Вартість становить близько 60% -70% легованої сталі P20.
Алюмінієві сплави в основному включають 6061-T6 і 7075-T6. Серед них 6061-T6 має міцність на розрив більше або дорівнює 380 МПа та теплопровідність 167 Вт/(м·К), що більш ніж у чотири рази перевищує показник чистої сталі. Він також має кращу рівномірність температури форми під час формування, дозволяючи скоротити на 10%-15% час затвердіння на цикл форми (наприклад, з 3 хвилин до 2,5 хвилин). Однак він має відносно низьку зносостійкість із рівнем зносу 0,02-0,03 мм на 10 000 циклів формування на необробленій поверхні та терміном служби лише від 50 000 до 80 000 циклів формування. Він підходить для середньо- та малосерійного виробництва (річна потужність від 10 000 до 100 000 штук) або сценаріїв пробних форм для корпусів електроприладів і декоративних кришок. Початкові інвестиційні витрати на прес-форму на 60%-70% нижчі, ніж на леговану сталь. 7075-T6 має вищу міцність (межа міцності на розрив більше або дорівнює 570 МПа) і термін служби від 80 000 до 100 000 циклів прес-форми, але її складніше обробляти та коштує на 20%-30% дорожче, ніж 6061-T6. Він підходить для дрібносерійних, високоточних і середніх деталей. Обробка поверхні має точно відповідати вимогам: дзеркальне полірування має досягати дзеркального ефекту Ra0,012-0,025 мкм, що відповідає вимогам до поверхні A-рівня, таким як зовнішні панелі автомобілів, і вимагає 8-10 процесів, включаючи грубе шліфування, тонке шліфування та полірування; обробка нікелюванням повинна контролювати товщину покриття в межах 0,01-0,02 мм для підвищення корозійної стійкості в 5-8 разів; після хонінгування шорсткість поверхні повинна досягати Ra0,2-0,8 мкм, а площинність повинна бути менше або дорівнювати 0,01 мм/м, що підходить для структурних компонентів з вимогами до ущільнення під високим тиском, таких як блоки гідравлічних клапанів.

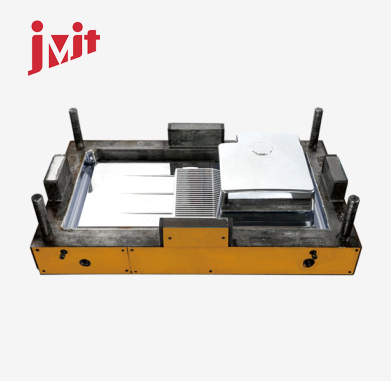

II. Структурний вибір: ключовий дизайн для процесу та ефективності
Конструкція прес-форми для лиття під тиском повинна бути зосереджена на розділовій поверхні, кількості порожнин і допоміжній системі, причому ядром є адаптація до структури продукту та ритму виробництва.
Вибір роздільних поверхонь суворо дотримується трьох основних принципів: «утримання матеріалу нижньої частини матриці, легкість виймання з форми та зменшення спалаху»: вертикальні розділові поверхні (де поверхня закриття форми паралельна осі форми) підходять для виробів із внутрішньою різьбою та радіальними виступами (такими як з’єднання труб і корпуси клапанів), з точністю радіальних розмірів, що контролюється в межах ±0,05 мм і вимагають використання механізмів-витягування сердечника з похибкою ходу-витягування сердечника Менше або дорівнює 0,03 мм; горизонтальні розділові поверхні (де поверхня закриття форми перпендикулярна до осі форми) мають нижчі вимоги до точності обробки (площинність менше або дорівнює 0,02 мм/м) і підходять для плоских компонентів (таких як будівельна опалубка та верхні плити контейнерів), що може зменшити складні механізми, такі як витяг-сердця, і знизити витрати на виготовлення форми на 30%–40%.
Кількість порожнин має визначатися за допомогою тривимірної оцінки -тоннажу обладнання - ефективності виробництва - розрахунку вартості»: одна-форма з порожниною потребує невеликої сили затиску (наприклад, виріб розміром 100×50 мм потребує 100-150-тонної машини), а час налагодження становить лише 2-3 дні. Він підходить для індивідуальних продуктів із річною виробничою потужністю менше або дорівнює 50 000 штук (наприклад, спеціальні механічні частини); прес-форму з подвійною-порожниною потрібно поєднати з машиною вагою 200-300 тонн, збільшуючи виробничу потужність на 80%-90% (виробництво в одну зміну збільшується з 500 штук до 900-950 штук), і підходить для сценаріїв із річною виробничою потужністю 100 000-300 000 штук, наприклад для салонів автомобілів панелі; форма з чотирма порожнинами потребує великомасштабної прес-форми 400-630 тонн, придатної для стандартизованих продуктів із річною виробничою потужністю, що перевищує або дорівнює 500 000 штук (таких як електричні розподільні коробки), але вартість виготовлення форми в 2-2,5 рази вища, ніж у однопорожнинної форми. Допоміжна система є ключем до забезпечення якості формування та ефективності виробництва, і її необхідно точно налаштувати відповідно до характеристик продукту.
Вихлопна система:Для складних структурних частин (таких як торцеві кришки двигуна з глибокими порожнинами та вузькими прорізами) слід розробити систему вакуумного вихлопу зі ступенем вакууму, який контролюється на рівні від -0,08 до -0,09 МПа, що може зменшити рівень дефектів точкових отворів від 15% до 20% до нижче 3%; для простих плоских деталей можна використовувати природні витяжні канавки шириною від 2 до 3 мм і глибиною від 0,03 до 0,05 мм, щоб запобігти переповненню, забезпечуючи ефект витяжки.
Система охолодження:Для товстостінних- виробів (таких як пластини резервуару для води 25-50 мм і корпуси акумуляторів для накопичення енергії) слід проектувати спіральні канали охолодження з діаметром каналу 8-12 мм і на відстані 15-20 мм від стінки порожнини форми. Температуру охолоджувальної води слід контролювати на рівні 50-60 градусів, що може підтримувати різницю температур між внутрішньою та зовнішньою сторонами виробу в межах 5 градусів, покращити рівномірність затвердіння на 40%, а також запобігти усадці та розтріскуванню. Для тонкостінних виробів (менше або дорівнює 5 мм) достатньо прямих каналів охолодження з відстанню 30-40 мм.
Автоматизоване допоміжне обладнання:Автоматизована виробнича лінія має інтегрувати гідравлічний виштовхуючий пристрій (швидкість виштовхування 50-100 мм/с, сила виштовхування 10-50 кН) і пневматичний механізм очищення відходів, а також працювати в поєднанні з конвеєрною стрічкою для досягнення повністю автоматичного завантаження та розвантаження. Вартість робочої сили в одну зміну зменшилася з 3000 юанів до менш ніж 800 юанів, а ефективність виробництва зросла на 20%-30%. Напівавтоматичні виробничі лінії можуть бути обладнані простими механічними пристроями викиду, щоб зменшити початкові інвестиції в обладнання.
III. Вибір точності: основна шкала для балансування продуктивності та вартості
Точний вибір має чітко визначати три основні показники «критичних розмірів - допуски форми та положення - якість поверхні» та встановлювати їх по-різному залежно від застосування продукту.
1. Допуск на розміри:Основні розміри порожнини прес-форми (такі як діаметр монтажного отвору та розмір позиціонуючої бобишки) слід контролювати в межах точності IT5-IT7 (діапазон допусків 0-0,1 мм), що підходить для виробів з високими вимогами до складання, таких як отвори для з’єднання автомобільних шасі та корпуси прецизійних приладів; неосновні зовнішні розміри можуть приймати ступінь точності IT8-IT10 (діапазон допуску ±0,5-±1,5 мм), наприклад, будівельні декоративні панелі та звичайні ящики для зберігання.
2. Геометричний допуск:Для виробів із високими вимогами до площинності (таких як панелі робочих столів верстатів) площинність слід контролювати в межах 0,02 мм/м, а також застосовувати обробку грунту; для трубних виробів із високими вимогами до співвісності (таких як нафтопроводи), співвісність слід контролювати в межах φ0,05 мм, а під час обробки слід використовувати синхронне фрезерування з двома- осями.
3. Шорсткість поверхні:Для поверхонь класу A-, таких як зовнішні деталі автомобілів і панелі побутової техніки, шорсткість поверхні має бути в межах Ra0,012-0,025 мкм, а також застосовується процес полірування алмазною пастою; для поверхонь класу B-, таких як деталі салону автомобіля та корпуси електроприладів, шорсткість поверхні має бути в межах Ra0,2-0,8 мкм, і використовується процес полірування шліфувального круга з подальшим поліруванням тканинним кругом; для структурних несучих частин (таких як кронштейни та сполучні частини) достатньо шорсткості поверхні Ra3,2-6,3 мкм, і їх можна використовувати безпосередньо після фрезерування.
4. Узгодження технології обробки:Високоточні прес-форми потрібно обробляти п’ятиосьовими обробними центрами (з точністю позиціонування ±0,005 мм і точністю повторного позиціонування ±0,003 мм) і повністю перевіряти тривимірне обладнання (з точністю ±0,002 мм). Вартість на 40–60% вища, ніж у звичайних прес-форм, але кількість брухту можна зменшити з 8–10% до 1–2%, що робить його придатним для продуктів із високою-доданою вартістю-(таких як легкі компоненти для корпусів аерокосмічного та медичного обладнання).
IV. Логіка вибору: комплексна система-прийняття рішень, орієнтована на сценарії
Науковий відбір має відбуватися в чотири-етапний процес «визначення попиту - рішення, що відповідає - розрахунок вартості - перевірка та оптимізація», щоб досягти найкращих загальних переваг життєвого циклу.
Перший крокполягає у визначенні вимог: уточнення основних параметрів - виробничої партії (річна потужність менше ніж 50 000 штук — мала партія, 50 000 - 500 000 штук — середня партія, понад 500 000 штук — велика партія), характеристики продукту (характеристики розмірів, товщина стінки, якість поверхні, робоче середовище) та умови обладнання (тоннаж наявного формувального обладнання, ступінь автоматизація).
другий крок,підбір рішення: Анкерні матеріали та порожнини партіями - для невеликих партій (річна потужність Менше або дорівнює 50 000 штук), виберіть 6061-T6 алюмінієвий сплав з однією-порожниною; для середніх партій (50,000 - 500,000 штук), виберіть форми з подвійною-порожниною з легованої сталі P20; для великих партій (більше або дорівнює 500 000 штук) виберіть чотири-порожнинні форми з легованої сталі H13. Рафінування відповідно до характеристик продукту - для високих-температурних умов (таких як периферійні частини двигуна), виберіть леговану сталь H13 + обробку азотуванням; для вологих середовищ виберіть нержавіючу сталь 304 + обробку нікелюванням; для високо-точної збірки деталей виберіть п’ятиосьову обробку + дзеркальне полірування.
крок 3,Розрахунок вартості: беручи автомобільну внутрішню панель із річною виробничою потужністю 300 000 штук (розміри: 300 × 200 × 5 мм) як приклад, для Схеми 1, прес-форми з подвійною- порожниною з легованої сталі P20 (вартість: 250 000 юанів, термін служби: 600 000 циклів форми), вартість циклу форми становить 0,42 юаня, а річна вартість розподілу форми становить 125 000 юанів; для Схеми 2, однокамерної форми з алюмінієвого сплаву 6061-T6 (вартість: 80 000 юанів, термін служби: 60 000 циклів прес-форми), необхідно щорічно замінювати п’ять наборів форм із загальною вартістю 400 000 юанів, що значно вище, ніж у Схемі 1.
Крок четвертийполягає в перевірці та оптимізації: проведіть невелику партію пробної форми (від 50 до 100 штук), щоб перевірити точність розмірів і якість поверхні. На основі результатів пробної форми відкоригуйте такі деталі, як розташування каналів охолодження та розмір вентиляційних отворів.
V. Висновок
Вибір прес-форм для пресування SMC має встановити замкнуту{0}}логіку циклу «введення попиту - три-відповідність у трьох вимірах - оптимізація витрат - перевірка пробної форми». Суть полягає в розумінні трьох ключових моментів: по-перше, матеріал тісно пов’язаний з розміром партії. Уникнення марних витрат, спричинених використанням легованої сталі для невеликих партій, або збільшення частоти заміни форми за рахунок використання алюмінієвого сплаву для великих партій. По-друге, структура повинна бути адаптована до продукту. Складні деталі повинні бути оснащені вакуумним вихлопом і спіральним охолодженням, а прості деталі повинні спростити механізм контролю витрат. По-третє, точність має відповідати значенню. Продукти з високою-доданою вартістю-варті того, щоб інвестувати в п’яти-прес-форми з високою{14}}обробкою осей. Водночас слід уникати загальних ризиків: нехтування робочим середовищем призводить до передчасної корозії форми (наприклад, використання звичайної легованої сталі у вологому середовищі), кількість порожнин не відповідає обладнанню, що призводить до недостатньої сили затиску (наприклад, форма з чотирма-порожнинами з{-машиною малого тоннажу), а масове виробництво без пробної перевірки форми призводить до партії злом. Завдяки науковому відбору термін служби прес-форми можна збільшити на 30–50 %, кількість браку можна зменшити на 10–15 %, а загальну вартість виробництва можна зменшити більш ніж на 20 %, забезпечуючи надійну основну гарантію для виробництва продукції SMC.
